產品詳細介紹一、外測液位計介紹
★★★★★★★★★★★★★★★★★★★★★★★

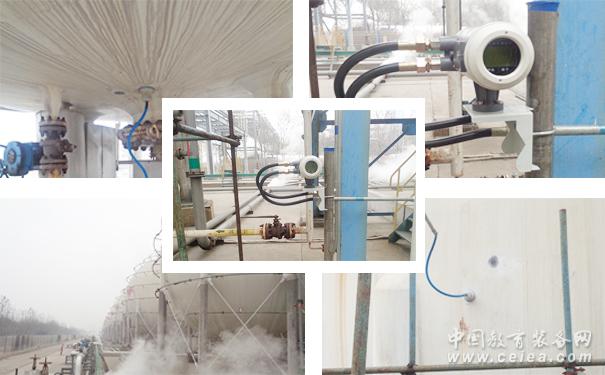

外測液位計采用領先的數字信號處理技術，避免了容器壁厚的影響，實現了對密閉容器內液位高度的真正非接觸罐外測量。聲吶傳感器（探頭）安裝于被測容器外壁的正下方（底部），不需對被測容器開孔，安裝簡易，實現在線安裝、調試，不影響生產�？蓪�(shí)現對高溫、高壓密閉容器內的各種易燃易爆有毒等危險介質、強酸﹑強堿及各種純凈液體的液位進行精確測量。
二、外測液位計工作原理
★★★★★★★★★★★★★★★★★★★★★★★
外測液位計采用聲吶測距原理，利用外貼在容器壁外部的專用探頭采集聲吶信號，以專用聲吶波處理技術為系統內核，采用先進的高速信號處理技術，利用陜西聲科的專用算法精確計算出容器內液位。計算出的液位值就地顯示并輸出遠傳信號。儀表可通過(4～20)mA模擬信號、HART、RS-485等接口將測量結果輸出至控制中心，同時也可以通過HART、RS-485、紅外等接口進行在線調試。
如圖1所示，測量液位時，聲吶波信號從探頭發射出去，經過液面反射回來后由探頭檢測到回波信號�；夭ㄐ盘柦�(jīng)專有算法處理后計算出時間t,系統根據公式計算出液面高度。
H=v×（t/2-tg/2）×α
H:液位高度
v:聲吶波在液體中傳播的速度
t:聲吶波從發射到返回所用的時間
tg:聲吶波在罐壁中的傳輸時間
α:修正系數
三、外測液位計優勢
★★★★★★★★★★★★★★★★★★★★★★★
1、首創兩線制
突破各種技術難關，成功研發出兩線制外測液位計。兩線制外測液位計實現了超低功耗，達到了工業現場兩線制儀表標準，簡化了現場布線要求，更利于安全防爆。
2、非接觸式測量液位，安全
實現真正非接觸測量，使安裝維護大幅簡單方便。
3、先進的自動功率控制算法，
可實現微小盲區或無盲區
當液位較高時，使用較高的功率，當液位較低時，使用較低的功率，自動切換探頭功率。既增大了測量量程，又減小了測量盲區。從而實現了小盲區，甚至是無盲區的測量。
4、外測液位計測量精度超高，可達1‰FS
通過自帶的底部界位假波抑制功能，自動功率控制算法，自動采樣速率控制算法等功能大幅度的提高測量精度，在某些實用案例中絕對精度在1cm。
5、實時測量儲罐溫度，并遠傳溫度信號
可實時測量儲罐溫度，并通過模擬量或數字量將溫度信號進行遠傳
6、溫度實時校準，提高測量精度
可實時測量儲罐溫度，進行一定程度的溫度補償對于常見的幾種介質比如液氨，丙烯、丙烷、LPG等還可以做聲速補償，進一步提高測量精度。
7、自動校準和自診斷功能
外測液位計具有的自動校準功能，克服了傳統液位計長時間使用后精度降低的問題。其對自身工作狀態及硬件診斷功能，增加了外測液位計的可靠性與穩定性，如圖4。
8、管道校準，自動啟用
當液位低于一半的時候，側面的校準探頭無法進行正常校準，液位計自動啟用管道校準，通過進出液管道來進行實時校準，進一步提高測量精度，如圖5。
9、全量程實時跟蹤，空罐進液不需重啟
不論是空罐還是有液，不管液位的高低，液位計可以全量程實時跟蹤。
10、外測液位計安裝調試大幅簡便
液位計高度智能化，現場安裝調試工作大幅減小，實現傻瓜式安裝。
11、液位計顯示遠傳指標有多種選擇
液位計可以顯示遠傳液位、液位百分比、體積、質量等。
12、外測液位計帶繼電器輸出
可實現單點報警或雙點報警輸出。
★★★★★★★★★★★★★★★★★★★★★★★
|
|
